铜覆钢接地体

1、产品介绍

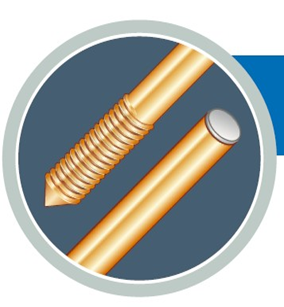

铜覆钢接地线/棒是在圆钢的表面采用电镀的方式覆上一层耐腐蚀的铜层而制成的铜覆钢接地极。上世纪七十年代由于铜的资源日趋紧张，价格一涨再涨，欧美国家出现了铜包钢等材料代替原先采用的纯铜接地。铜覆钢接地线/棒由于其抗拉强度大，耐腐蚀性强，导电性能优良，价格低廉等优点在石油化工、电力、铁路、军工、通讯等行业得以广泛应用。

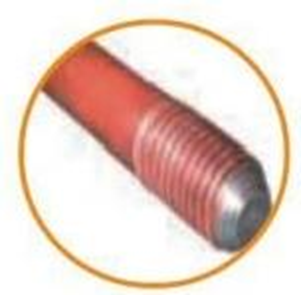

镀铜钢是一种铜钢复合材料，是通过电镀工艺将铜金属均匀的覆盖在钢材表面而形成的新型接地材料。高纯度电解铜通过电解原理,使其完全附着在钢芯上,在铜钢结合面形成合金化分子级结构，在安装时可有效防止翘皮，开裂，脱落等现象。电气性能极佳，表层紫铜材料优良的导电特性，使其自身电阻值远远低于常规材料。防腐蚀性优越独特，由于铜钢结合界面合金化分子级结构，所以结合面不会出现残留物，不会出现腐蚀现象；表面铜层较厚（平均厚度大于0.254mm ）耐腐蚀性强，使用寿命长于40年，可以大大的减轻检修劳动强度。该产品适用于不同土壤湿度、温度、PH值及电阻率变化条件下的接地防雷。常用作屋顶女儿墙防雷带和垂直接地引上、引下线、埋地水平接地极（镀铜钢圆线、铜覆钢圆线）、垂直接地极（镀铜钢棒）等。

2、性能特点

1、使用寿命长:镀铜钢接地材料利用表层厚达0.254mm铜层的防腐性，同时采用分子间相互渗透的电镀工艺，增强了铜层与钢芯之间的结合性。和传统材料相比有良好的经济性能并满足全寿命设备周期管理，符合新材料新工艺新设备范畴。镀铜钢材料的使用寿命是传统镀锌钢接地材料寿命的3~10倍。

2、导电率高:如果以纯铜的导电率为100%，则镀铜材料的导电率在20%~40%，传统镀锌钢材料的导电率为8.6%。在高频接地或雷击电流作用下，由于电流的集肤效应，让镀铜钢接地材料据有接近于纯铜的导电性。

3、安装简便:水平镀铜钢接地体为镀铜单芯固体圆钢，单根长度长，中间连接点少，穿管弯曲方便;垂直镀铜接地材料安装方便快速，免开挖省时省力。通过连接，可实现任意深度并利用地下含水层，降阻效果明显，同时无需额外钻深井，从而减少变电站占地面积。

4、电镀层附着水平:采用了电镀工艺，电流在各个方向上的密度一致，铜层附着均匀一致。

象。

3、运用范围

1、广泛应用于石油、化工、电力等酸、碱各类强腐蚀性土壤介质。

2、使用铜覆钢接地线/棒和利用放热焊接（或称热熔焊接、铝热焊接、火泥焊接）连接来建造的接地装置，我们可以看作是一个可靠、稳定，免维护的铜质地网，无论其使用寿命、导电性能、网内电位差、工艺施工及投资成本都要比传统热镀锌钢建造的接地装置优越得多。
