放热焊接

1、产品介绍

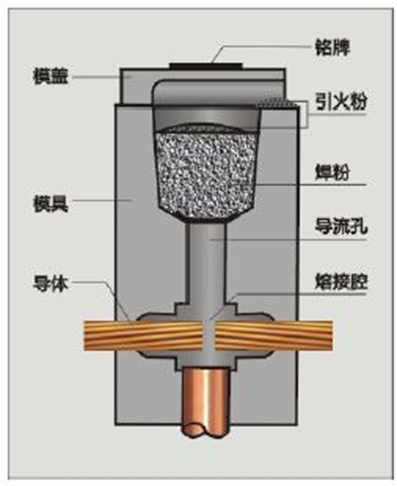

放热焊接是一种简单、高效率、高质量的金属连接工艺，它使用放热焊药（放热焊剂和焊接模具），利用铝（Al）与氧化铜（CuO）的化学反应热作为热源和被还原的熔融铜（Cu），直接和间接对母材加热，使在被还原的铜和母材特制的石墨模具的型腔中形成一定形状、尺寸，符合工程需求的熔焊接头（因此又称为铝热焊接）。其化学反应式表示为：

3CuO +2Al=3Cu+Al2O3+热量2573℃

与传统的机械连接工艺比较，放热焊接是真正的分子焊接，导体不会被破坏并且没有接触面，导体交界面的整体有效性没有改变。当前，放热焊接已经普遍取代了以往金属之间的机械连接方法。

理论上，FSW-WELD工艺的温度应是较高的，但是由于加了添加剂而使温度降低了。这一放热反应工艺用铝使铜基材料还原。它的最初用途是将讯号连接器焊在铁路路轨上。在用螺栓固定的铁轨接合处（每隔39尺便有一个）焊上了信号连接器，以便传递讯号，检测火车所在位置。采用FSW-WELD工艺后，能将信号连接器的两端分别焊接在用机械方法连接起来的铁轨接合点上。这种焊接方法取代了机械连接方法。因为后者的装配过程比较复杂。由于铁轨本身的腐蚀或火车通过铁轨所产生的移位造成了不稳定及不可靠的信号。而信号电路的可靠性取决于在整个使用寿命过程中信号连接器的电阻是否低而稳定。这一点，在采用FSW-WELD焊接后，可以得到充分的保证。

2、性能特点

1、焊接点的载流能力（熔点）与导线的载流能力相等；

2、因为焊接点是焊接而成的所以是永久性的，不会老化；

3、焊接是一种永久性的分子结合，不会松脱；

4、焊接点像铜一样，不受腐蚀性产物的影响；

5、焊接点能经受反复多次的大浪涌（故障）电流而不退化；

6、焊接方法简单，培训容易；

7、供焊接用材料很轻，携带方便；

8、进行焊接时，无需外接电源或热源；

9、从外观便能核查焊接的质量；

10、可用于焊接铜、铜合金、镀铜钢、各种合金钢包括不锈钢及高阻加热热源材料。

3、应用范围

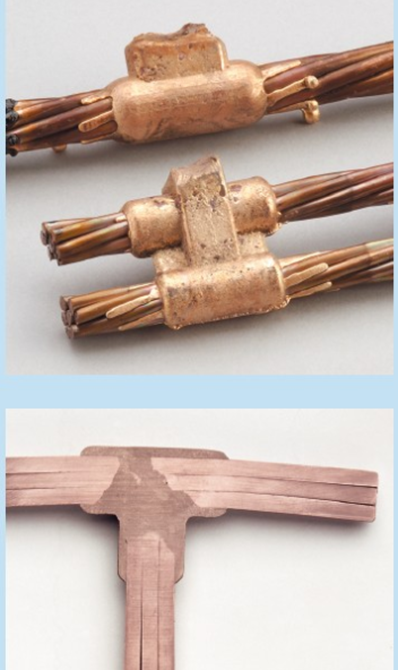

放热焊接过程还适用于以下连接：铜与铜合金、 铜与普通钢、铜与不锈钢、铜与铜包（镀）钢、铜与钢轨、铜与铸铁
