石墨基柔性接地体产品

1、产品介绍

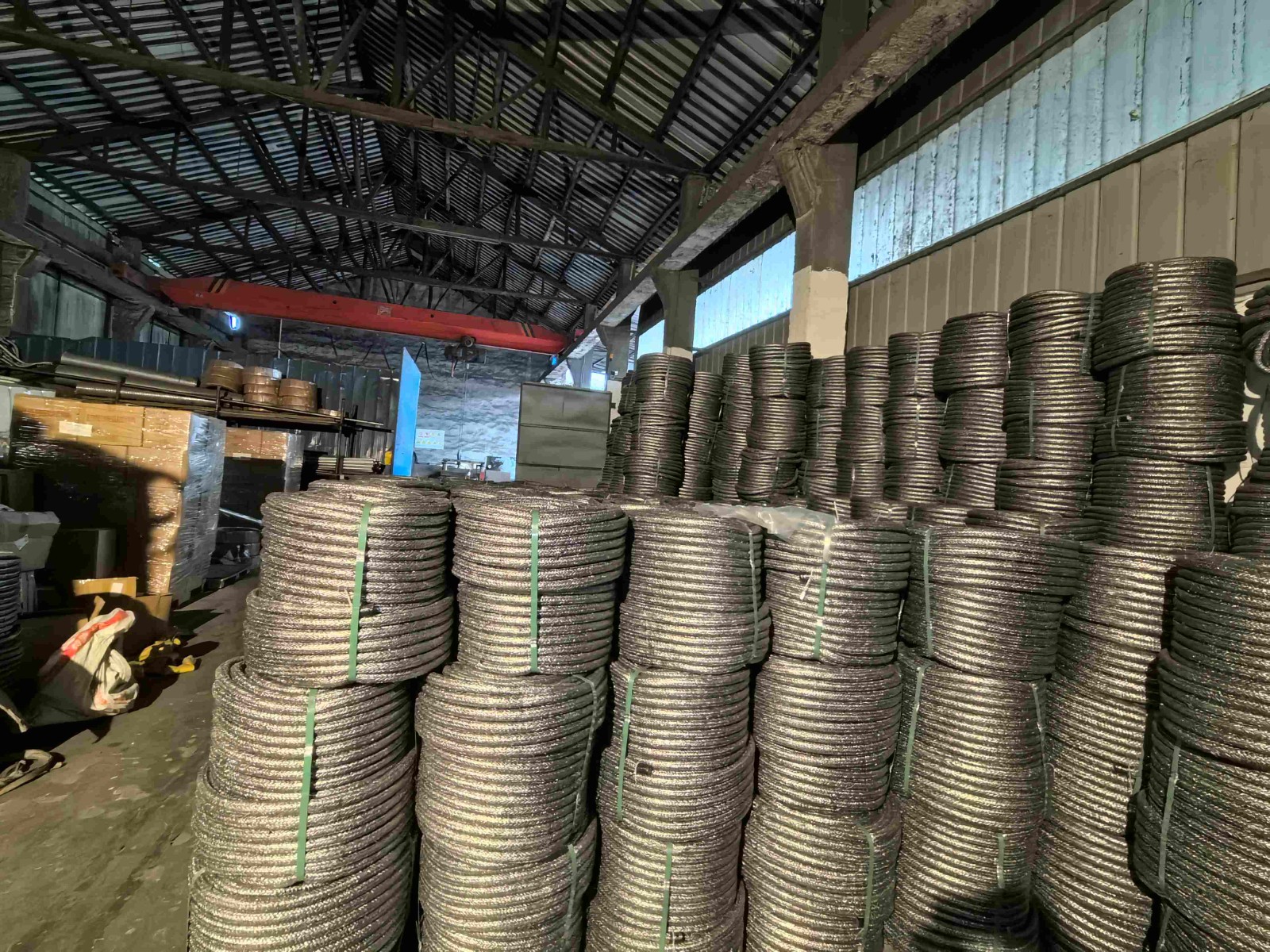

FSW-SM系列石墨基柔性接地体呈电缆状或带状，是采用高碳石墨等材料通过先进工艺制造而成的石墨接地体，俗称石墨线。

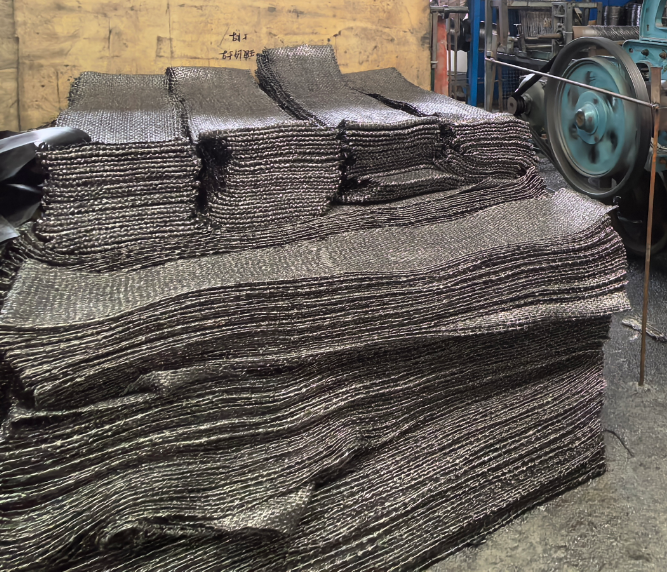

该系列产品包括石墨基柔性接地体、石墨布、铠装石墨引下线、非金属夹具（非金属连接件）等配件。

该产品属非金属导电体，耐腐蚀、不生锈、大电流冲击不反击、耐高低温、接地电阻稳定、免维护、免更新、安全可靠。使用不受环境、气候条件限制、安装便捷、无需电气焊，省时省工、缩短施工周期，产品轻巧、用量少、接地效果显著、节约土地资源和施工周期，节能、环保、防盗，尤其适合酸性土地、碱性土壤、沼泽地、湿热地带、海盐以及高山丘陵等施工困难、土壤电阻率较高的地方使用。

石墨基柔性接地体体符合DL∕T2095-2020《输电线路杆塔石墨基柔性接地体技术条件》的要求，采用新型的非金属导电材料为主体制成，导电率高，性能稳定，埋入土壤中不降解，不含腐蚀性离子，使用寿命长，安全环保，且抗拉强度高、抗扭抗弯折性能好。

柔性石墨接地体相对于普通钢筋接地极及其他常规接地极等，相当于增加了接地极与土壤的接触面积，在相同故障电流的情况下，石墨柔性接地体能更快的将故障电流导入大地。另外，石墨柔性接地体安装在接地体上以多通道分散布置，在多雷电区域，石墨柔性接地体具有很好的降低大冲击电流的作用，能够广泛应用于因土壤电阻率高而难以获得低电阻的场合。

2、产品性能

  1、良好的导电性与冲击电流耐受特性。

通过检测，石墨柔性接地体实测电阻率≤5×10-5Ω·m。实际试验表明，石墨柔性接地体在120kA以上的冲击电流作用下结构稳定，满足雷电流和短路故障电流的排散。石墨柔性接地体是由非金属导电材料制成，依靠导电材料致密的电子连接，导电性能优越，不受水分的影响。这种依靠电子导电机理的软体石墨接地极尤其适用于干旱、少雨的山区及高土壤电阻率地区，即使水分散去，电阻率依然维持在较低的状态，这样才能达到良好的降阻效果。

2、优良的耐腐蚀性。

石墨化学性质稳定，在酸、碱、盐等土壤条件下的耐腐蚀性远优于金属接地材料，并且与降阻剂的配合使用不会造成接地的腐蚀，降低了接地装置的全寿命周期成本。

3、结构稳定性好。

石墨复合接地材料的抗拉强度≥150Mpa,抗压强度≥300Mpa,接地材料的柔性特点使其抗弯、抗扭性能良好，可满足实际接地施工需求。

石墨电缆接地线主要以非金属导电碳素材料编织成型，在土壤中不降解、不流失、不受雨水冲刷影响，同时软体石墨接地极内部还含有增加强度的玻璃纤维丝，材料性质稳定，使用寿命长。

在高温（1000℃试验）与低温（-60℃试验）条件下结构稳定，并且其电阻具有负温度特性。

石墨电缆接地线耐酸、碱腐蚀，耐大冲击电流，电阻值稳定。

4、环保

石墨电缆接地线无毒、无污染，不生成其它有害物质，且对水资源、植被无影响，安全环保。

5、运输及施工方便，与土壤贴合度高。

石墨复合接地材料具有柔性可弯曲的特点，可以根据实际地形条件灵活选择施工方式，降低施工成本。接地体与土壤承受相同的外力形变，降低两者的空气间隙和接触电阻。

6、预防偷盗及人为破坏。

石墨复合接地材料二次利用价值低，有效地预防人为偷盗及破坏。

3、应用范围

1、发电厂、变电站、开关站、高压输电线路接地；

2、石油输送管道及油气罐，易燃易爆物质仓库防雷接地；

3、电气化铁路、电信、移动、通信基站、微波中基站、地面卫星接收站、雷达站等工作接地、安全接地和防雷接地。
